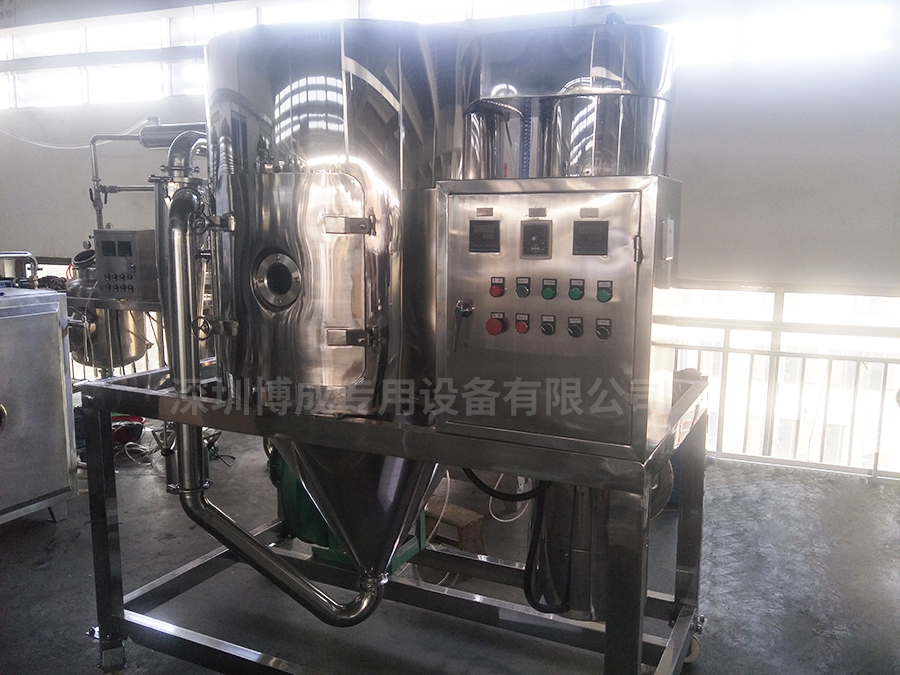

30型噴霧干燥機

一、概述

噴霧干燥機是利用粘合劑的粘結作用，使固體粉末間相互架橋、團聚，從而逐漸形成顆粒。

二、主要特點

1、 加熱器不銹鋼管制作而成，其傳熱迅速，換熱效率高，不生銹，對物料無污染，使用壽命長。

2、 設備主體為圓形結構，無死角，裝卸輕便、易沖洗。

3、 主機底部設有排污口，可方便快捷地將沖洗設備的污水排出。

4、 料斗與帶輪子的架子相連，可方便地移動，便于上下料操作。料斗與上筒體間采用硅橡膠密封，衛生、不易老化，密封效果好。

5、 料斗上設有觀察視窗及取樣器，在工作過程中可清晰地觀察內部干燥情況。并可在不停機的情況下,迅速方便地對料斗內的物料進行取樣，可更加直觀地掌握干燥工藝。

6、 料斗底部裝有特殊結構的形網，具有良好的通風效果，并能防止細粉下漏。

7、 料斗與上筒體間的密封采用氣缸頂升式密封，密封可靠，操作簡單。

8、 在上筒體中裝有抗靜電過濾布袋，可有效對排風進行過濾，能防止細粉逸出，不吸附物料。并采用雙氣缸抖袋方式，清灰更加徹底。

三、主要技術參數

1、 投料量（kg/批）           30

2  容器直徑（mm）            700

3  容器容積 (L)              100

4、風機功率（kw）            7.5

5  壓縮空氣耗量(M3/m)        0.5

7、電加熱功率（Kw）          27

8、設備重量（Kg）           1200

四、設備配置一覽表

序號 名稱 規格型號 數量 生產廠家 材料

01 空氣過濾器  1套 自制 不銹鋼

02 電熱器 27KW 1套 自制 不銹鋼

03 主機  1臺 自制 不銹鋼

04 料車 100L 1輛 自制 不銹鋼

05 蠕動泵  1臺 自制 組件

06 噴槍  1套 自制 不銹鋼

07 除塵布袋  1套 自制 抗靜電濾布

08 氣缸及其組件  5套 無錫

09 引風管道  1套 自制 不銹鋼

10 高壓風機 7.5KW 1臺 常州常武通風機廠 Q235A

12 電器控制柜  1臺 自制

 數顯式溫控表 XT-7000系列 2只 余姚溫度儀表廠

 熱電偶 PT-100 1根 余姚溫度儀表廠

 斷路器 DZ47系列  國標電器

 交流接觸器 3TB、3TF系列  國標電器

 熱繼電器 3UA59系列  國標電器
